La dernière fois, dans la première partie, nous avons examiné les bases de la soudure. Idéalement, vous avez eu l’occasion de mettre en pratique vos compétences en soudure et il est temps de passer à la mise à niveau et à la modification de votre guitare. Cette semaine, je vais aborder les potentiomètres et pourquoi vous devriez mettre à niveau le vôtre avant toute autre chose.
Écouter
Pour vous donner une idée de par où commencer, je vous suggère d’abord de vous asseoir et de jouer de votre guitare avec un réglage d’ampli clair. Utilisez vos oreilles et écoutez où vous souhaitez commencer la mise à niveau. Pendant que vous jouez, utilisez les commandes de votre guitare et écoutez comment elles affectent le son de votre guitare.
Donc, si vous trouvez par exemple un volume bruyant ou un contrôle de tonalité bruyant, vous pouvez envisager de résoudre ce problème. Ou peut-être que votre commande n’a pas beaucoup de portée, qu’elle semble terne dans certaines positions ou qu’elle ne fonctionne tout simplement pas correctement. Soyez également attentif au bruit, au bourdonnement ou aux crépitements dans tous les réglages.
Les potentiomètres sont l’endroit où de nombreuses guitares moins chères tombent souvent en panne. De nombreux modèles économiques ont des potentiomètres bon marché, donc la mise à niveau du vôtre est une mise à niveau bon marché qui peut donner à votre guitare un bien meilleur son.
En tant que guitariste, j’utilise tout le temps mes commandes de volume et de tonalité, les meilleures sonorités sont souvent cachées dans ces commandes. Claptonc’est Ton de femme vient de l’utilisation de ces contrôles. Jeff Beck est également largement considéré comme un maître des commandes de guitare.
Faire le ménage
Parfois, vous pouvez résoudre un problème simplement en nettoyant vos composants. Vous recevez des crépitements et du bruit provenant de votre contrôle de volume ou de tonalité ? Je recommanderais d’en utiliser Nettoyant interrupteur Servisol Super 10 ou WD40 nettoyant pour contacts. Ne vaporisez jamais de WD40 ordinaire, celui en boîte bleue, sur vos composants électroniques. Ce n’est pas un nettoyant ! Un bon nettoyant pour contacts peut être utilisé sur les potentiomètres, les commutateurs et les prises de sortie, alors gardez-en une boîte à portée de main. Cela durera des années, car vous avez besoin de très peu de choses pour nettoyer l’électronique d’une guitare.
Mises à niveau
Mais maintenant, nous supposons que vous souhaitez remplacer certains de vos contrôles. Super! Tout d’abord, assurez-vous d’avoir pris une photo montrant clairement comment votre guitare est câblée avant de commencer à changer les composants. Si quelque chose ne se passe pas comme prévu, vous pourrez alors voir comment tout a été câblé à l’origine, ce qui vous évitera de vous perdre.
Assurez-vous de disposer des bons outils ainsi que d’un lieu de travail calme et bien ventilé. La soudure est quelque chose qui produit des fumées désagréables et vous ne voudrez aucune distraction lorsque vous utilisez un fer à souder chaud.
Pourquoi mettre à niveau vos potentiomètres ?
Je vois beaucoup de joueurs dépenser beaucoup d’argent dans de nouveaux micros pour leur guitare bon marché, dans l’espoir que cela rendra leur guitare plus agréable. Souvent, un ensemble de micros vous coûtera bien plus de 100 livres. Dans de nombreux cas, cela pourrait représenter la moitié du prix de votre guitare économique.
Ma suggestion est de changer vos potentiomètres. Pourquoi? Parce qu’ils ont un effet énorme sur la tonalité de vos micros. Ils contrôlent littéralement ce qui sort d’une guitare électrique.
Mes deux marques de potentiomètres préférées sont probablement CTS et Alpha car ils sont largement disponibles, robustes et constituent des mises à niveau bon marché pour n’importe quelle guitare. Si vous faites des recherches supplémentaires sur les pots/potentiomètres, vous constaterez que vous pouvez en obtenir avec des tolérances plus élevées. Comme pour tout ce qui concerne les guitares, certaines coûtent plus cher que d’autres. Mais si vous avez une Squier à petit budget, mon premier conseil serait d’améliorer vos pots !
Potentiomètres
Les potentiomètres de volume doivent généralement être logarithmique (parfois appelés potentiomètres A ou audio taper). Lorsqu’ils sont réglés sur 5, le volume est la moitié de ce qu’il est à 10. Cela ne donne pas exactement la moitié de la sortie. tension à 5, mais cela fonctionne de la même manière que la façon dont vos oreilles fonctionnent en réponse au changement de volume. La gamme est douce et nos oreilles et notre cerveau sentiront qu’il s’agit d’une progression naturelle et agréable.
Les pots logarithmiques offrent une plage de contrôle très étroite. Électriquement parlant, en parcourant 0 à 5 sur le cadran, vous couvrez une très petite plage de sortie, puis le suivi de 6 à 10 couvre une plage beaucoup plus large.
Linéaire les pots (ou pots B) donnent la moitié de la tension de sortie lorsqu’ils sont réglés sur 5 au lieu de 10. Habituellement, ils sont utilisés pour les pots de tonalité. Les potentiomètres linéaires donnent une représentation fidèle de la sortie, donc 1 sur le cadran correspond à 10 % de la sortie, 5 à 50 % et 10 à 100 %.
Avec cette connaissance, vous pouvez voir que nous utilisons généralement un potentiomètre logarithmique ou audio Taper pour notre contrôle du volume et un potentiomètre linéaire pour notre contrôle de la tonalité.
250 000 ou 500 000 ?
Le nombre K mentionné ici est la résistance, en Ohms. 250 000 signifie 250 000. En règle générale, utilisez 250k pour les simples bobines et 500k pour tout ce qui concerne la suppression du bruit ou le humbucking. La logique derrière cela est que, à mesure qu’un capteur devient plus chaud (en raison d’une augmentation de l’impédance et de l’inductance), il devient également plus sombre. Les Humbuckers sont essentiellement deux bobines simples câblées en série. Ils sont normalement plus chauds, donc pour les garder en équilibre, ils auront souvent besoin d’être légèrement éclaircis pour les rendre attrayants à l’oreille.
Potentiomètre à arbre plein CTS 250k · Source : Amazone
Arbre fendu ?
La plupart des guitares de type Fender utilisent des potentiomètres à tige divisée, ce qui signifie que la tige de la commande a une fente au milieu. Cela vous permettra de presser le bouton de style Fender Stratocaster dessus. Mais certaines commandes de guitare ont une petite vis sans tête sur le côté et celles-ci nécessitent un poteau solide, car cette vis sans tête doit être bien serrée. N’utilisez pas de pot à arbre fendu avec tout ce qui utilise une vis sans tête, sinon cela briserait l’arbre lorsque vous le serrerez !

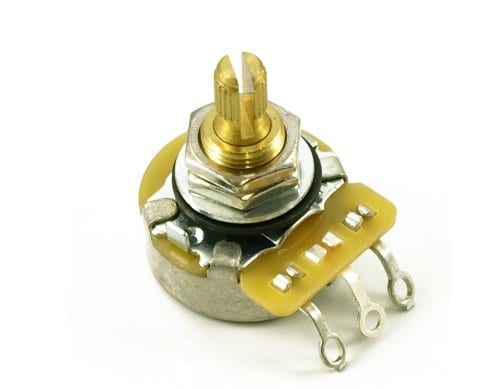

Pot à arbre divisé CTS 250k · Source : Amazone
Câblage
Mon endroit préféré pour rechercher des schémas de câblage est Seymour Duncanc’est site web. Il couvre à peu près toutes les permutations et les diagrammes sont clairs et concis. Ci-dessous, j’ai ajouté le schéma standard de la Fender Stratocaster, à titre d’exemple.

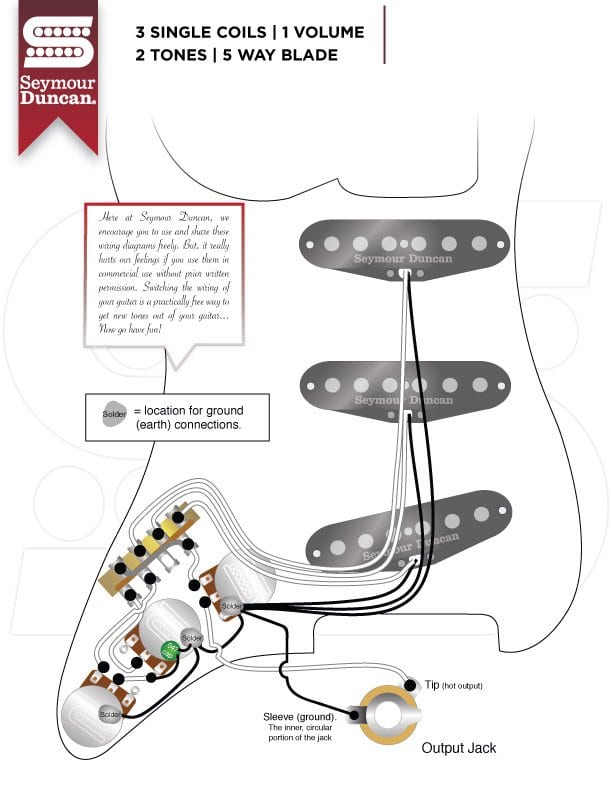

Schéma de câblage Fender Strat · Source : Seymour Duncan
Si vous regardez ce schéma, vous pouvez voir clairement comment une Stratocaster typique est câblée et si vous l’utilisez ainsi que votre photo que vous avez prise plus tôt de votre guitare, alors vous devriez avoir suffisamment d’informations pour câbler votre guitare.

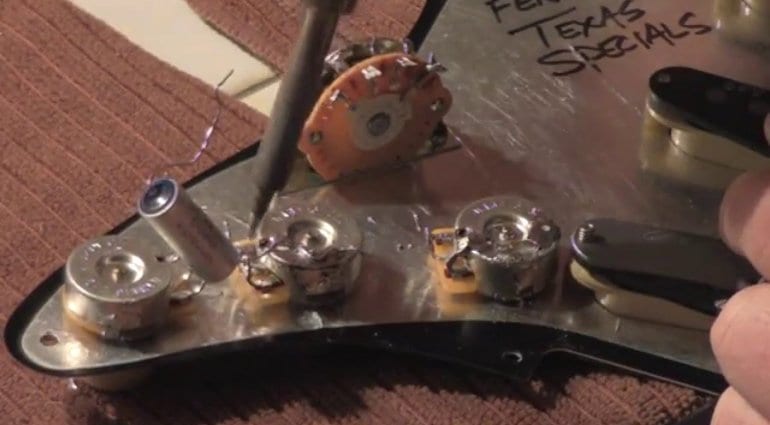

Potentiomètres à souder
Lorsque vous soudez vos potentiomètres, tenez compte du fait qu’il s’agit de gros morceaux de métal et qu’ils auront donc besoin d’un peu de chaleur pour que la soudure y adhère. Réglez votre fer à souder assez haut pour que ce gros boîtier métallique soit suffisamment chaud pour recevoir votre soudure.
Vous pouvez utiliser un peu de papier de verre pour rendre rugueuse l’arrière du boîtier du pot, si vous le souhaitez. Cela aidera la soudure à adhérer et permettra une meilleure connexion. Chauffez toujours le pot et la soudure coulera librement sur le boîtier du pot, ne chauffez pas la soudure et ne la gouttez pas sur le boîtier du pot, car cela créerait simplement un mauvais joint de soudure.
Les bornes du pot sont beaucoup plus petites et plus faciles à chauffer. Torsadez votre fil en pointe et assurez-vous d’abord de bien étamer le fil. Cela signifie simplement que de la soudure a fondu sur le fil. Il est alors plus facile de le connecter au terminal. Insérez le fil étamé dans le petit trou de la borne du pot, puis chauffez la borne, pas le fil. La soudure peut ensuite être ajoutée à la jointure si nécessaire.
Souviens-toi: toujours chauffer le composant et ajouter la soudure, jamais il suffit de chauffer la soudure et de l’égoutter sur le composant.
Les prochains articles porteront sur les condensateurs, les commutateurs et bien plus encore, vous offrant un moyen peu coûteux d’améliorer le son de votre Squier. N’oubliez pas de revenir pour plus de conseils sur la façon d’améliorer le son de votre guitare.
