Le IV BENCH est la deuxième ressource du RhPf Nerd Lab que je couvre après les très pratiques Pedal Tone Maps. Les diodes jouent un rôle très important dans la formation de la sortie des pédales de gain en particulier. Ils sont bien sûr également utilisés pour la gestion de l’énergie et à diverses autres fins électroniques – mais notre principal intérêt dans ces domaines concerne les profils d’écrêtage – les tensions directes Vf et l’augmentation du courant. Il y a un autre côté de ces diodes qui est plus ésotérique – alors que les diodes au germanium se comportent généralement bien mieux que leurs équivalents sensibles à transistors au germanium – mais il y a bien sûr des variations et des valeurs aberrantes, comme toujours ! Thomas de RhPf enregistre un certain nombre de valeurs pour les types de diodes clés – pour vous fournir des agrégats moyen et médian significatifs afin de pouvoir comparer et sélectionner utilement les variantes appropriées.
L’application la plus célèbre des diodes est probablement la diode 1N34A ou plus précisément la diode 1N34AITT qui équipe les centaures Klon d’origine. Pour mon visuel principal, je me concentre sur le J Rockett Archer Select Klone – qui ne contient pas moins de 7 sélections différentes de diodes d’écrêtage – entre lesquelles vous pouvez basculer.

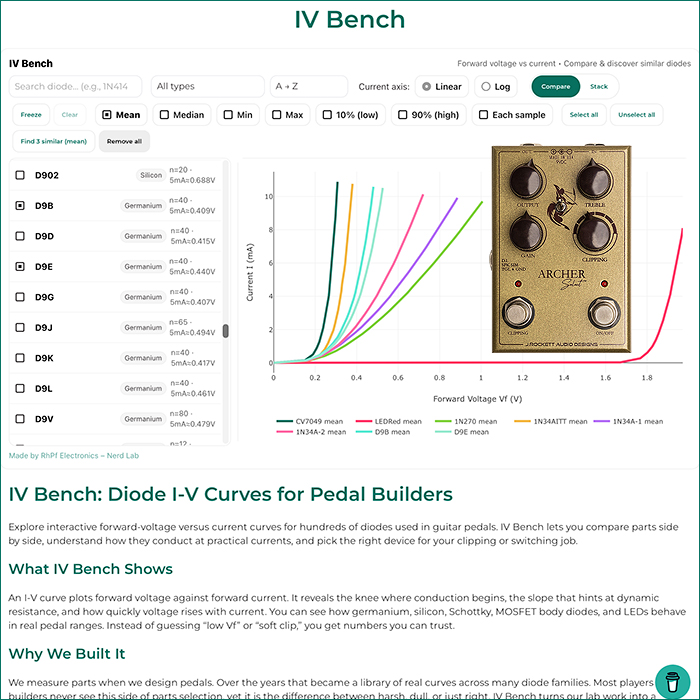

Ces diodes sont notamment les LED OA10 (CV7049), 1N270, 1N695, IN34A, D9B, D9E et rouges. Le banc IV a des références pour chacun d’entre eux, à l’exception des 1N695, et notez que la base de données contient les variantes milspec CV7049 des OA10. J’ai également sélectionné 2 autres variétés 1N34A juste pour m’amuser – et vous pouvez voir les courbes pertinentes pour chacune d’elles en haut.
Si vous lisez ma revue Archer Select comme référencé ci-dessus, mes 3 diodes préférées sont l’OA10 (CV7049), puis la 1N270, puis la 1N34A. J’aime le moins le 1N695 et le D9B, tandis que le D9E est une alternative proche mais moindre au 1N34A. Il est intéressant de constater que la sensation et la tonalité ne sont pas toujours directement liées au graphique. Tout comme avec les transistors au germanium en particulier, ils contiennent plus de mystère que de simples valeurs de tension directe et de fuite. L’OA10 / CV7049 est le plus doux de ce lot, tandis que le 1N34AITT est assez proche de celui sur le graphique – mais mon deuxième choix 1N270 est relativement éloigné (mais pas aussi éloigné que la LED rouge !) – avec une montée de courant relativement lente en fonction de sa courbe. Notez que chaque diode a une valeur « N=X » qui est le nombre de diodes mesurées pour atteindre cette moyenne – cela peut aller de 1 à 100, mais plus généralement entre 10 et 30 !
Voici les paramètres de recherche clés pour IV BENCH :
- [OPEN SEARCH]
- TYPES : Tous types / BJT NPN Si / Germanium / LED / NMOSFET avant / NMOSFET inverse / Schottky / Silicium / Carbure de silicium / Zener
- TRIER : A→Z / Z→A / Vf @5mA↑ / Vf @5mA↓
- AXE ACTUEL : Linéaire / Log
- [COMPARE] option
- [STACK] option
- [FREEZE] – geler la ou les courbes de courant pour une comparaison plus approfondie
- [ADD TO SELECTION] option
- [EXIT PREVIEW] fonction
- [FIND 3 SIMILAR (Mean)] option
- [REMOVE ALL] fonction
Utilisation de la fonction « Rechercher 3 similaires (moyennes) » pour les diodes 1N34AITT
L’un des aspects les plus utiles du IV Bench est de trouver des diodes avec un profil similaire.
Pour cet exercice, j’ai sélectionné le très rare 1N34AITT – et le banc IV a suggéré les diodes OA9, 1N3470 et OA7 – qui, selon le graphique, ont toutes un profil très similaire !
Les tensions directes variables des LED de différentes couleurs
J’ai toujours été fasciné par l’écrêtage des LED – en particulier la variété RED / Turbo Rat – en fait, j’ai plusieurs centaines de pédales qui utilisent des LED RED pour donner à la sortie plus de volume, de sustain et de punch. De nombreux lecteurs et distorsions de style Marshall les utilisent également.
Les LED colorées sont classées selon leur tension directe – qui est dans l’ordre Rouge > Jaune > Vert > Bleu > Blanc. Pettyjohn Electronics semble privilégier un peu les LED jaunes, et j’ai quelques pédales avec des LED bleues, alors que je ne crois pas en avoir avec du vert ou du blanc dans le chemin de détourage !
C’est toujours fascinant de voir quelles sont les similitudes ainsi que les différences. Et c’est intéressant à quel point les Rouge et Jaune sont proches, et à quel point le Bleu et le Blanc sont proches !
Recherche d’équivalents pour les diodes KOT 1S1588
Ainsi, Mike Piera utilisait des diodes MA856 sur ses pédales King of Tone – mais celles-ci sont rares comme les dents de poule maintenant – Thomas lui-même n’a pas pu en retrouver aucune à mesurer ! Donc, actuellement, je pense que Mike déploie un mélange de diodes BA282 et 1S1588 – la plupart du temps ces dernières. En fait le 1S1588 se retrouve actuellement dans pas mal de circuits de type BluesBreaker !
Donc, pour cet exercice, j’ai sélectionné 1S1588, et IV Bench a recommandé les 1SS211, 1SS177 et 1SS178 – qui semblent tous avoir une courbe de profil presque identique. Donc, si jamais le 1S1588 est épuisé, vous disposez de nombreuses options alternatives ! Au moins par les valeurs de tension directe et d’augmentation de courant !
Empilement et comparaison de profils de diodes
Donc, pour cet exercice, j’ai sélectionné les diodes au germanium 1N34AITT et les diodes au silicium 1N4148 très standard – puis j’ai appuyé sur le [FREEZE] fonction – qui vous donne ceux pointé lignes, avant d’atteindre le [STACK] fonction – qui vous montre ensuite les courbes empilées combinées de ces 2 diodes. Ainsi, si vous effectuez un découpage asymétrique, vous pouvez comprendre exactement quelles sont les différentes valeurs Vf que vous atteignez – en termes de combien vous voulez / avez besoin du différentiel.
C’est une autre fonction très utile du IV Bench.
Cette ressource est principalement destinée aux constructeurs de pédales – pour les aider à comparer et contraster différentes diodes – et à trouver des candidats appropriés / facilement disponibles pour leurs constructions de pédales. Alors un petit plus pour les techniciens !
Si vous souhaitez une explication plus approfondie des diodes par un profane – vous pouvez lire mon « Une brève introduction pour les amateurs sur les diodes d’écrêtage » – l’article de J Rockett Archer Select référencé ci-dessus peut également être intéressant !
